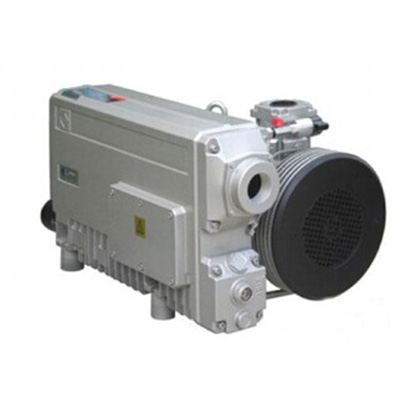

德國TX系列單級旋片真空泵TX-302
TX型系列真空泵是單級旋片油封式真空泵，適用于低、中真空領域，主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一，它可單獨使用，也可成為其它真空泵的前級泵。
真空泵具有運轉性能可靠、易損件少、振動小、噪音低、效率高的特點。
TX型系列真空泵是引進國外技術，關鍵零部件選用進口元件或進口材料。TX型系列真空泵完全可替代國外同類產品。
【多年暢銷食品包裝領域】單級旋片式真空泵
應用范圍：
TX系列單級旋片真空泵廣泛用于包裝、粘貼、食品、金屬件及電子元件吊運、輸送、吸持，裝卸、造紙、印刷、干燥、除氣、浸漬、實驗室裝置、醫療裝置、氟利昂的回收、真空熱處理；
性能特點：
1、 限真空度高，可小于0.5mbar
2、 抽速高
3、 工作噪音低
4、 防止返油機構可靠，不返油
5、 水蒸氣抽除能力強
6、保持進氣壓強為1330pa 時仍可繼續工作
7、 節能，環保，泵內裝有油霧消除器，排出氣體無油霧
8、 結構緊湊，設計科學合理，易于安裝在工業系統中
9、安裝維護簡單，使用成本低
結構特征：
1、在泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
2、在泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
3、本型泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。
4、泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
5、結構設計合理，振動小，不用地腳螺栓即可工作。
用途：
TX型真空機組可用于真空吸塑、真空包裝、真空排氣、真空脫氣、真空吸引、真空蒸餾、真空分離、真空成型、真空澆鑄、真空輸送、真空保護熱處理和焊接工藝等。廣泛適用于醫院、包裝、制鞋工業、機械、化工、冶金、電子、紡織、印刷等行業中。
技術參數：
|
型號 |
TX-25 |
TX-40 |
TX-63 |
TX-100 |
TX-160 |
TX-202 |
TX-250 |
TX-302 |
|
額定抽速（m3/h） |
25 |
40 |
63 |
100 |
160 |
202 |
250 |
302 |
|
限壓力 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1-0.5 |
0.1 |
0.1 |
0.1 |
0.1 |
|
噪音（dB(A)） |
62 |
64 |
65 |
66 |
71 |
73 |
73 |
75 |
|
工作溫度（℃） |
82 |
83 |
84 |
85 |
65 |
72 |
81 |
83 |
|
用油量（L） |
1 |
1 |
2 |
2 |
5 |
5 |
7 |
7 |
|
水蒸氣允許力 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
水蒸氣抽除率（kg/h） |
0.4 |
0.6 |
1 |
1.6 |
2.5 |
4 |
4.5 |
5 |
|
進氣口螺紋 |
Rp 3/4" |
Rp11/4" |
Rp11/4" |
Rp 11/4" |
Rp2〞 |
Rp2〞 |
Rp2〞 |
Rp2〞 |
|
電機功率（kW） |
0.75 |
1.5 |
1.5 |
3 |
4 |
4.5 |
5.5 |
7.5 |
|
電機轉速 |
2880 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
1440 |
|
重量 |
19 |
48 |
58 |
72 |
157 |
157 |
195 |
211 |
|
外型尺寸 |
43.5X26.5X20.5 |
65*30*28 |
65*43*29.5 |
72*43*29.5 |
86×50×44 |
86×50×44 |
98×56×44 |
101×56 |
